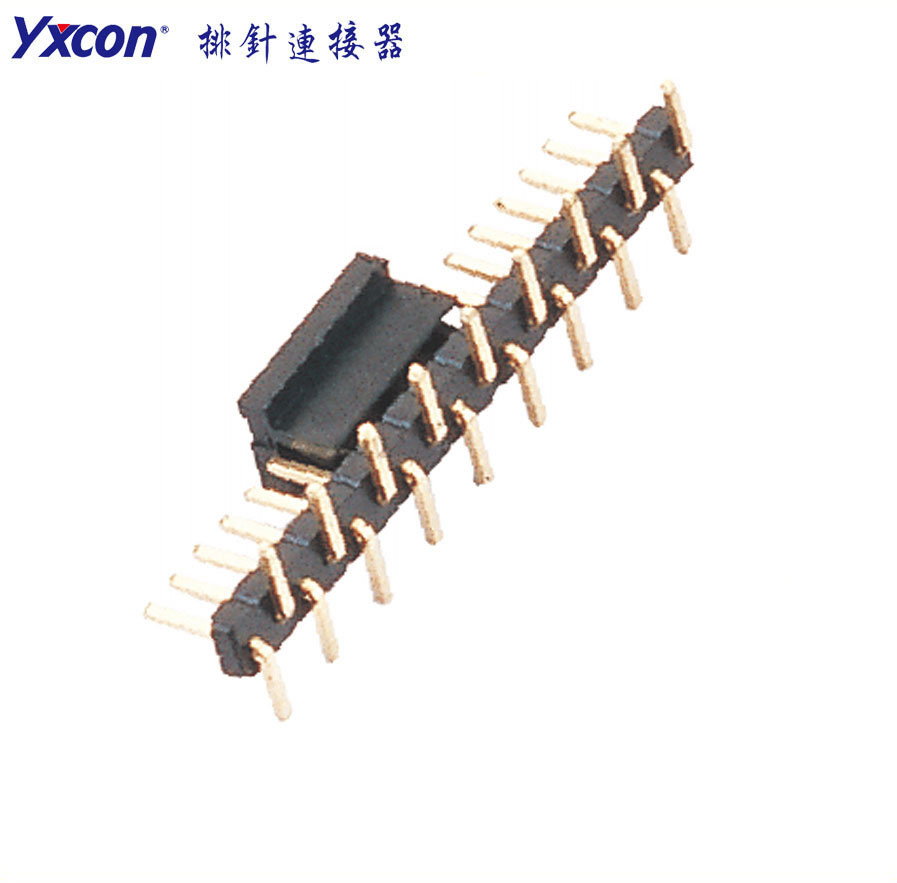

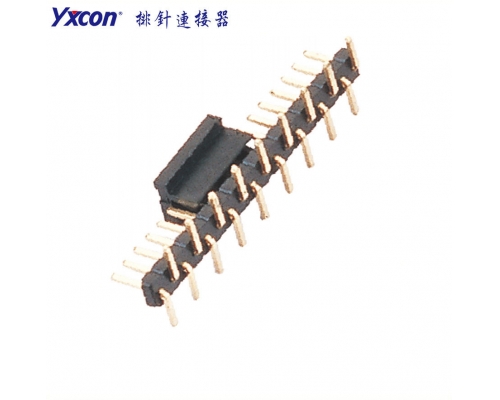

2.50排针 单排针 SMT CAP+卷装 PA6T/专业化定制/LED灯连接器/音响连接器

排针,连接器的一种,英文名称:Pin Header。 这种连接器广泛应用于电子、电器、仪表中的PCB电路板中,其作用是在电路内被阻断处或孤立不通的电路之间,起到桥梁的功能,担负起电流或信号传输的任务。通常与排母配套使用,构成板对板连接;或与电子线束端子配套使用,构成板对线连接;亦可独立用于板与板连接。 由于不同产品所需要的规格并不相同,因此排针也有多种型号规格

  • 产品PDF: 下载
  • PIN 位: 2~40P
  • 塑 高: 3.3mm
  • 塑胶材质: PA6T,PA9T
  • 端子材质: 黄铜
  • 额定电流: 3.0AMP
  • 耐压: AC 500V/分钟
  • 接触阻抗: 20mΩ Max
  • 绝缘电阻: 1000MΩ Min
  • 工作温度: -40°C to 105°C
  • 电镀层: 镍底30u

排针连接器

排针,连接器的一种,英文名称:Pin Header。

这种连接器广泛应用于电子、电器、仪表中的PCB电路板中,其作用是在电路内被阻断处或孤立不通的电路之间,起到桥梁的功能,担负起电流或信号传输的任务。通常与排母配套使用,构成板对板连接;或与电子线束端子配套使用,构成板对线连接;亦可独立用于板与板连接。

由于不同产品所需要的规格并不相同,因此排针也有多种型号规格,按电子行业的排针连接器标准分类:根据间距大致可分为0.8mm、1.0mm、1.27mm、2.0mm、2.5mm、2.54mm、3.96mm、5.08mm八类;根据排数有单排针,双排针,三排针,四排针等;根据封装用法则有贴片SMT(卧贴/立贴),插件DIP(直插/弯插)等;按照安装方式划分:180°、90°、SMT表示

针数:2P to 100P

针脚:直脚、弯脚、SMT;

插针材料:黄铜或磷青铜;

绝缘体材料:塑胶PA66、PA46、PBT、PA6T、PA9T、PPS、LCP等。

表面处理:镀金(0.8u"、1u"、3u"、5u"等),镀锡,半金雾锡,半金亮锡。

包装:PE袋装、卷袋、管装。

加工工艺:先按要求用黄铜(或磷青铜)加工好插针,并按要求先镀镍再镀金,然后使用模具加工好绝缘体部份,最后在专用设备上按尺寸要求将插针镶到绝缘体上。

排针应用:●数据处理●计算机●程序控制设备●电子测量设备●自动控制●自动化●通讯

备注:影响价格的因素很多,通常影响最大的为镀金厚度,针长,PIN数等。
