Nanofabrica的增材制造(AM)平台可能是第一个具有成本效益和可重复性的微米级分辨率AM技术，它可以在厘米尺寸的零件上实现微米分辨率，并且可以在单个构造中制造数千个零件和部件。
该技术可以完美契合的一个领域是制造各种微型光学零件和部件。这种能够生产复杂、极扁平、极小且极轻的光学元件的能力，为许多工业领域的产品创新开辟了潜力。此外，由于各种原因，包括绿色制造考虑和在塑料中工作的设计自由度，因为塑料已成为用于微光学应用的越来越流行的材料。

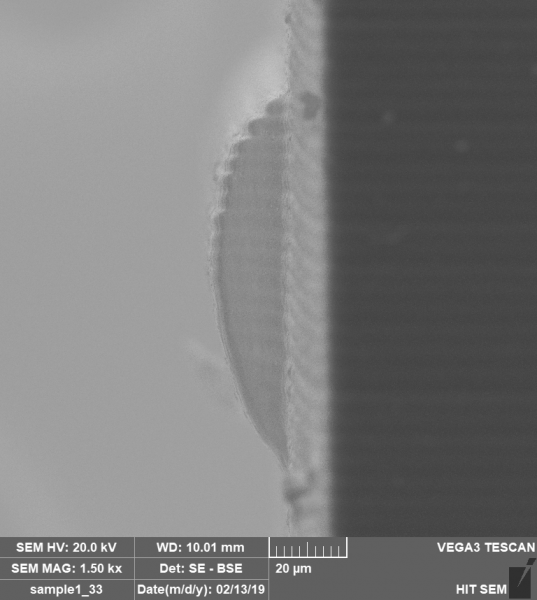

图1.圆柱形微透镜，20微米高、100微米宽。表面粗糙度约为1微米，材料对可见光具有80%的透明度。
其实微注射成型早已经成为微光学制造的一种流行技术，但直到Nanofabrica的AM技术的推出，才真正成为低成本、大批量生产的唯一可行技术。
使用注塑成型进行微光学制造需要优化设计、工具和生产步骤，这意味着供应商和产品开发人员之间的密切互动至关重要。Nanofabrica的技术克服了复杂性问题，关键在于消除了对工具的需求，因此该技术可以用于一系列应用，例如用于光学对准的夹具和夹具的制造，用于光纤的光学连接器，光纤套圈和其他小的相关元件，以及透镜和棱镜等光学元件。
详细内容请查看附件
