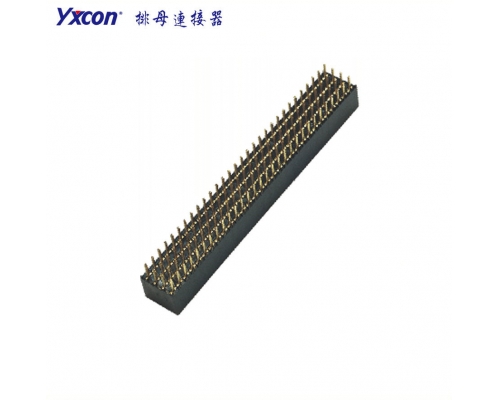

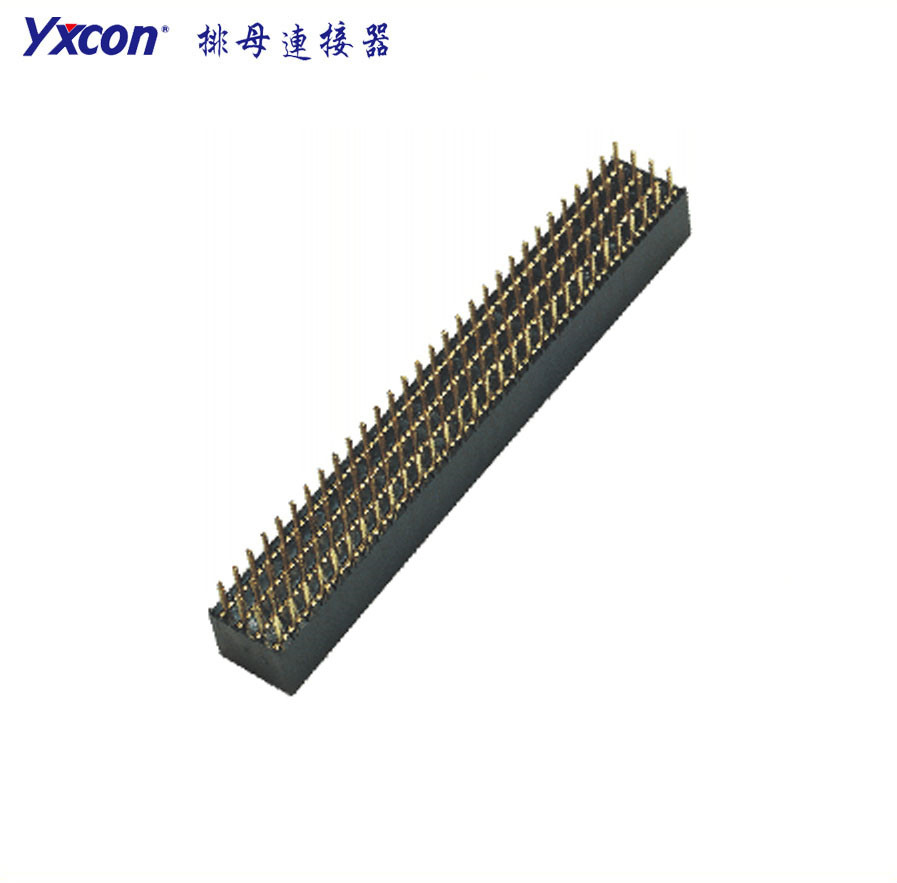

2.0排母 塑高6.35 四排 4X40P 180度 Y型 PA9T/专业化定制/显示屏/医疗连接器

排母,连接器的一种。 1.应用:这种连接器广泛应用于电子、电器、仪表中的PCB电路板中。 2.作用:其作用是在电路内被阻断处或孤立不通的电路之间,起到桥梁的功能,担负起电流或信号传输的任务。通常与排母配套使用,构成板对板连接;或与电子线束端配套使用,构成板对线连接;亦可独立用于板与板连接

  • 产品PDF: 下载
  • 配套产品PDF: 下载
  • PIN 位: 4*1P~4*40P
  • 塑 高: 6.35mm
  • 塑胶材质: PBT,PA6T
  • 端子材质: 磷/青铜
  • 额定电流: 2.0 AMP
  • 耐压: AC 500V/分钟
  • 接触阻抗: 20mΩ Max
  • 绝缘电阻: 1000MΩ Min
  • 工作温度: -40°C to 105°C
  • 电镀层: 镍底30u

排母,连接器的一种。

1.应用:这种连接器广泛应用于电子、电器、仪表中的PCB电路板中。

2.作用:其作用是在电路内被阻断处或孤立不通的电路之间,起到桥梁的功能,担负起电流或信号传输的任务。通常与排母配套使用,构成板对板连接;或与电子线束端配套使用,构成板对线连接;亦可独立用于板与板连接.

3.分类:根据间距大致可分为0.8mm,1.0mm,1.27mm,2.00mm,2.54mm、3.96mm、5.08mm七类(也可根据需要订制其它特殊间距);根据排数有单排母,双排母,三排母,四排母等;根据封装用法则有贴片SMT,插件DIP(直插/弯插)等;按照安装方式划分:180度、90度、SMT;按照是否需要增高,是否需要带定位柱来划分,定位柱有2种,一种是内定位柱,一种是耳定位柱;排母端子类型: U端子和Y端子(U型端子,接触有3个面一般塑高低的用U型端子;Y型端子,接触有2个面一般塑高高的用Y型端子 )。

注意:请缓慢插拔排针排母,特别在拔排针时,注意尽量保证排针两端能同时出来,以免破坏针脚。
