半导体照明连接器“进化史”行业资讯

2022-06-06 12:40:01

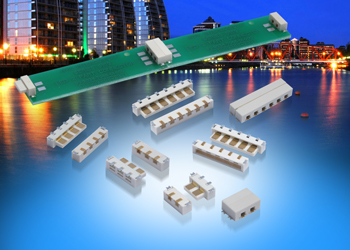

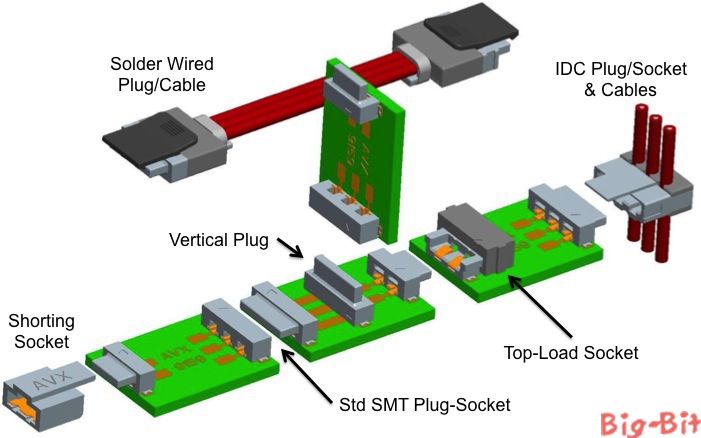

现在,许多生产商已经开发出了小阵列半导体照明连接器,所以创新空间不会像最初这几年那么大,半导体照明行业不断进化发展的本质必然会要求行业设计出更加新颖的解决方案。 半导体照明(SSL)连接器技术的持续演进,源于工程师不断要求制造商为其提供更加独特和创新的解决方案,以此来满足新兴的照明设计需求。回顾过去的五年,我们可以看到,从市场出现第一个固态灯以来半导体照明连接器的技术进步有多大。 早期的半导体照明工程师选择有限,他们需要去寻找那些看起来可能是自己所需要的连接器,然后再仔细去分辨出真正能够满足性能要求的连接器。但是由于当时还没有专门开发针对半导体照明应用的连接器,所以他们的选择非常有限。通常情况下,如果一个连接器能够满足高电流或电压的要求,这个连接器就会被设计得太大;同样地,如果一个连接器的体积足够小,它往往要么不是表面组装要么不够牢固耐用。事实上,在当时连想找到一个白色的连接器都几乎是不可能的事。 近年来,我们已经进入了新的时代,过去大家认为“不可能完成的任务”如今已经做到了。现在,我们拥有多种可用于大多数板对板(BTB)或线对板(WTB)应用的连接器解决方案。但是,这些通常只服务于利基市场或特制产品,选择范围有限,因此,工程师们仍然需要经常要将不同供应商的连接器进行混搭使用,以此来满足半导体照明设计的引脚数量和配置要求。 图1. AVX的9159系列的两片,共面BTB连接器 (图1. AVX的9159系列的两片,共面BTB连接器) 以高度可靠的镀金为基础,铍铜接触设计能够与生命周期超过20年的半导体照明产品相匹配,因此AVX Interconnect公司的9159系列两件式连接器脱颖而出,能实现这种要求的产品是是极为罕见的。该系列的第一款连接器——9159水平插头和插座(如图1所示)可以满足客户的共面、双位、表面组装、白色、连接器系统要求,而且其尺寸比目前市场上那些能够处理4到5安培电流的连接器要小50%。从那时起,这个系统的连接器将会被扩展到2—6个位置,以容纳额外的电力线或电力/信号混合线,半导体照明的设计提供更大的广度。 在接下来的几年时间里,随着客户要求的不断变化,连接器工程师们更习惯去适应半导体照明的特殊设计要求,因此,随着原先的9159系列连接器的产品性能经过多年被认可,这个系列得到继续扩大。首先,直式电缆插头被开发用于响应WTB解决方案的要求,这个插头具有一个能够保证在处理和安装的过程中保持连接完整性的一体化闭锁机制,这种WTB解决方案使得工程师能够实现插头和插座各在一端的普通电路板布局。由于能够服务于WTB或BTB,这种插头和插座连接器能够实现单板开发,从而在满足所需光输出的基础上,做到在节约成本,而且其扩展性几乎不受限制。 图2. AVX目前的9159系列产品线 (图2. AVX目前的9159系列产品线)   接下来,最高负载插座的开发是为了因应一些客户抱怨的线性串中的板级失效问题,以往技术人员需要在现场拆解灯具直到找到那些有缺陷的板子。而这种解决方案具有滑顶设计,它是一种零插入力(ZIF)连接器,并且允许内板的一端能够快速且容易地向上抬起、取出,还可以在现场更换,从而可为客户节省更多的时间和金钱。 图3. AVX的9159系列IDC电缆插头和插座连接器和电缆组件 (图3. AVX的9159系列IDC电缆插头和插座连接器和电缆组件) 再往后,能够垂直连接的竖直连接器被引入到直线边缘照明应用,它使得在连接线缆的同时还能维持相同的PCB占位面积。最近,直角WTB的插头和插座配置延续了上述的技术方向,即设计成插头和插座各在一端的单板。这两个新的连接器(图3) 使得导线可以从板的任意一端连接,从而有效地简化那种需将要多个灯进行端对端连接、使其得以使用标准长度灯来覆盖特定距离的照明应用。 9159系列的进化发展是挑战和创新解决方案的典范,连接器制造商还将持续进步,目的是为了能够满足快速增长的半导体照明市场的需求。现在,许多生产商已经开发出了小阵列半导体照明连接器,所以创新空间不会像最初这几年那么大,半导体照明行业不断进化发展的本质必然会要求行业设计出更加新颖的解决方案。 (作者系 AVX连接器产品经理 汤姆安德森) 本文为哔哥哔特资讯原创文章,如需转载请在文前注明来源哔哥哔特资讯及作者信息,否则将严格追究法律责任。
